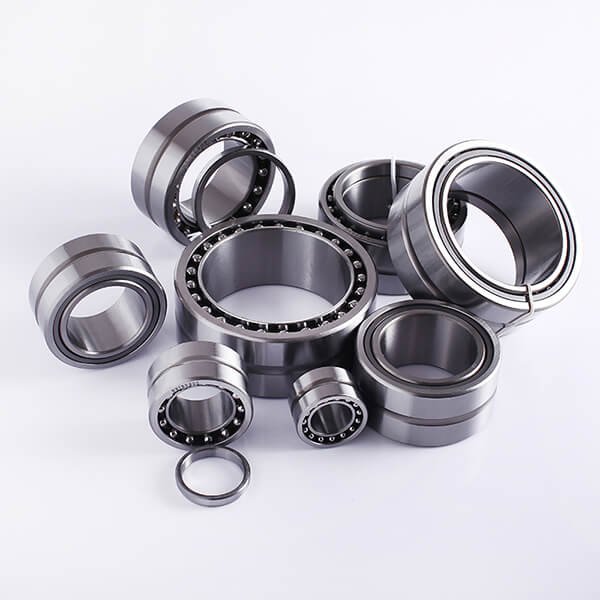

محامل أسطوانية إبرية مدمجة
المحامل الأسطوانية الإبرية المدمجة هي محامل متخصصة تدمج المحامل الإبرية الإبرية مع محامل كريات التلامس الزاوي أو محامل كريات الدفع أو محامل أسطوانية أسطوانية الدفع لدعم الأحمال الشعاعية والمحورية في تصميم مضغوط، وتستخدم هذه المحامل على نطاق واسع في صناعات مثل السيارات والروبوتات والآلات الصناعية والفضاء، حيث يكون الاكتناز والمتانة وسعة التحميل العالية أمرًا بالغ الأهمية.
تزود ZMS سلسلة كاملة جدًا من محامل الإبرة المدمجة في الصين لمدة 15 عامًا. بجودة عالية وسعر جيد، نكسب العملاء في جميع أنحاء العالم. من أفضل الشركات المصنعة الشهيرة INA و SKF و IKO و NTN إلى الشركات المصنعة الصينية لمحامل الإبرة المدمجة عالية الجودة، يمكننا مساعدتك في التعمق في هذا الأمر بسرعة من السعر إلى مقارنة الجودة.
البند
ديسك
01

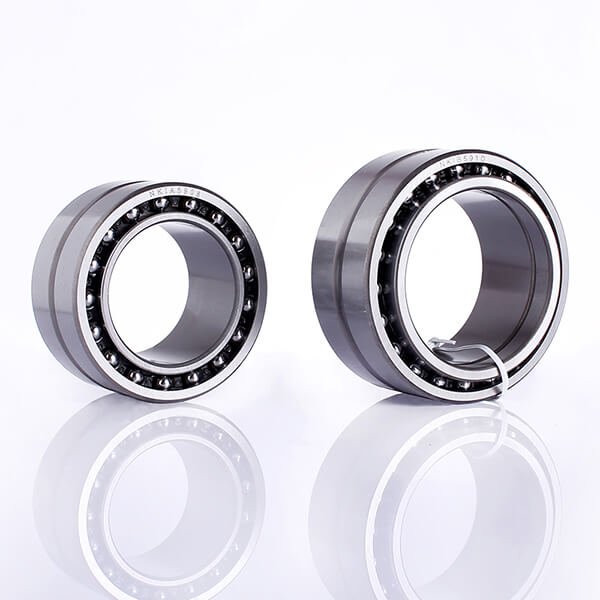

سلسلة NKIA59
الهيكل: تحتوي على محمل أسطواني بإبرة ومحمل كروي تلامسي زاوي مدمج في وحدة واحدة.
سعة الحمولة: يمكنها دعم كل من الأحمال الشعاعية (عبر البكرات ذات الإبرة) والأحمال المحورية في اتجاه واحد (عبر المحمل الكروي).
التطبيقات: تُستخدم عادةً في علب التروس، وأدوات الماكينات، وناقل حركة السيارات، والآلات الأخرى حيث تكون المساحة محدودة ولكن يجب دعم الأحمال الشعاعية والمحورية.
التسميات: على سبيل المثال، NKIA5906، NKIA5907، إلخ، حيث تشير الأرقام إلى الحجم.
02
سلسلة NATA59
الهيكل: تتكون محامل NATA من محمل أسطواني إبرية ومحمل كروي تلامسي زاوي مدمجين في وحدة واحدة.
سعة الحمولة: يمكن أن تدعم الأحمال الشعاعية العالية (من البكرات ذات الإبرة) والأحمال المحورية في كلا الاتجاهين (من محمل كريات التلامس الزاوي).
تصميم قابل للفصل: العديد من محامل NATA قابلة للفصل، مما يعني أنه يمكن إزالة الحلقة الداخلية من الحلقة الخارجية وعناصر الدرفلة، مما قد يكون مفيدًا للتركيب والصيانة.
التطبيقات: تُستخدم في علب التروس، وأدوات الماكينات، وناقل حركة السيارات، والآلات الأخرى حيث يجب دعم الأحمال المحورية الشعاعية وثنائية الاتجاه في مساحة مدمجة.
03
سلسلة NKIB
الهيكل: تجمع محامل NKIB بين محمل أسطواني بإبرة (للحمل الشعاعي) مع محمل كروي ملامس زاوي (للحمل المحوري في كلا الاتجاهين) في وحدة واحدة.
الحِمل المحوري: على عكس محامل NKIA (التي تدعم الحمل المحوري في اتجاه واحد فقط)، يمكن لمحامل NKIB دعم الأحمال المحورية في كلا الاتجاهين.
حلقة داخلية قابلة للفصل: عادةً ما تكون الحلقة الداخلية لمحامل NKIB مشقوقة، مما يسمح بتركيب وفك أسهل، خاصةً عند وجود أحمال شعاعية ومحورية.
التطبيقات: تُستخدم عادةً في علب التروس، وناقل حركة السيارات، وأدوات الماكينات، والآلات الأخرى حيث يجب دعم الأحمال المحورية الشعاعية وثنائية الاتجاه في مساحة مدمجة.
التسميات: ومن الأمثلة على ذلك NKIB5906 و NKIB5907، إلخ، حيث تشير الأرقام إلى الحجم.
04
محامل NATB
الهيكل: تجمع محامل NATB بين محمل أسطواني بإبرة (لسعة تحميل شعاعية عالية) مع محمل كروي ملامس زاوي (لسعة تحميل محورية في كلا الاتجاهين) في وحدة واحدة مدمجة.
الحِمل المحوري: يمكن للمحامل NATB أن تدعم الأحمال المحورية في كلا الاتجاهين، وذلك بفضل مكون محمل كروي التلامس الزاوي.
حلقة داخلية قابلة للفصل: عادةً ما تكون الحلقة الداخلية مشقوقة، مما يسمح بتركيب وفك أسهل، خاصةً عند وجود أحمال شعاعية ومحورية.
التطبيقات: تُستخدم عادةً في علب التروس، وأدوات الماكينات، وناقل حركة السيارات، والآلات الأخرى حيث يجب دعم الأحمال المحورية الشعاعية وثنائية الاتجاه في مساحة محدودة.
التسميات: ومن الأمثلة على ذلك NATB5906 وNATB5907، وما إلى ذلك، حيث تشير الأرقام إلى الحجم.
05
سلسلة NKX
الهيكل: تتألف محامل NKX من محمل أسطواني بإبرة (للحمل الشعاعي) مع محمل كروي دفع (للحمل المحوري في اتجاه واحد) في وحدة واحدة.
الحِمل المحوري: يمكن أن تدعم محامل NKX الأحمال المحورية في اتجاه واحد فقط.
غير قابلة للفصل: المحمل غير قابل للفصل بشكل عام، مما يعني أن المكونات يتم تجميعها كوحدة واحدة.
التطبيقات: يشيع استخدامها في أدوات الماكينات، وناقل حركة السيارات، والمضخات، والآلات الأخرى حيث يجب دعم الأحمال المحورية الشعاعية وأحادية الاتجاه في مساحة مدمجة.
التسميات: ومن أمثلة ذلك NKX20، NKX25، NKX30، إلخ، حيث تشير الأرقام إلى حجم التجويف بالمليمترات.
المتغيرات:
NKX: نوع قياسي، بدون غطاء.
إن كيه إكس...زد مع غطاء (Z) على جانب محمل كريات الدفع، مما يساعد على الاحتفاظ بالشحم والحماية من التلوث.
06
سلسلة NAX
محامل NAX هي نوع من محامل البكرات الإبرية/المحمل الكروي المحوري المدمجة، تشبه في وظيفتها سلسلة NKX، ولكن التسمية "NAX" هي الأكثر استخدامًا من قبل IKO (اليابان) وبعض الشركات المصنعة الأخرى.
07
سلسلة NKXR
الهيكل: تجمع محامل NKXR بين محامل أسطوانية ذات إبرة (للحمل الشعاعي) مع محمل أسطواني أسطواني محوري (للحمل المحوري في اتجاه واحد) في وحدة واحدة مدمجة.
الحِمل المحوري: يمكن لمحامل NKXR دعم الأحمال المحورية العالية في اتجاه واحد، وذلك بفضل مكون محمل الدفع الأسطواني الأسطواني.
غير قابلة للفصل: المحمل غير قابل للفصل بشكل عام، مما يعني أن المكونات يتم تجميعها كوحدة واحدة.
التطبيقات: تُستخدم عادةً في أدوات الماكينات وعلب التروس والمضخات وغيرها من الماكينات حيث يجب دعم الأحمال المحورية الشعاعية وأحادية الاتجاه العالية في مساحة محدودة.
التسميات: ومن أمثلة ذلك NKXR20، NKXR25، NKXR30، إلخ، حيث تشير الأرقام إلى حجم التجويف بالمليمترات.
المتغيرات
NKXR نوع قياسي، بدون غطاء.
NKXR...Z مع غطاء (Z) على الجانب المحوري، مما يساعد على الاحتفاظ بالشحم والحماية من التلوث
08
سلسلة NBX
محامل NBX هي نوع من محامل البكرات الإبرية/المحورية الأسطوانية المدمجة معًا، والتسمية "NBX" هي الأكثر استخدامًا من قبل IKO (اليابان). وهي تشبه من الناحية الوظيفية سلسلة NKXR من INA وغيرها من الشركات المصنعة.
09
سلسلة NX
الهيكل: تجمع محامل NX بين محمل أسطواني بإبرة (للحمل الشعاعي) مع محمل كروي دفع (للحمل المحوري في اتجاه واحد) في وحدة واحدة مدمجة.
الحِمل المحوري: يمكن أن تدعم محامل NX الأحمال المحورية في اتجاه واحد فقط، وذلك بفضل مكون محمل كريات الدفع.
غير قابلة للفصل: المحمل غير قابل للفصل بشكل عام، مما يعني أن المكونات يتم تجميعها كوحدة واحدة.
التطبيقات: يشيع استخدامها في أدوات الماكينات، والمضخات، وعلب التروس، والماكينات الأخرى حيث يجب دعم الأحمال المحورية الشعاعية وأحادية الاتجاه في مساحة محدودة.
التسميات: تشمل الأمثلة NX7، NX10، NX12، NX15، NX17، NX20، إلخ، حيث تشير الأرقام إلى حجم التجويف بالمليمترات.
المتغيرات
NX: نوع قياسي، بدون غطاء.
NX...Z مع غطاء (Z) على جانب محمل كريات الدفع، مما يساعد على الاحتفاظ بالشحم والحماية من التلوث.
10

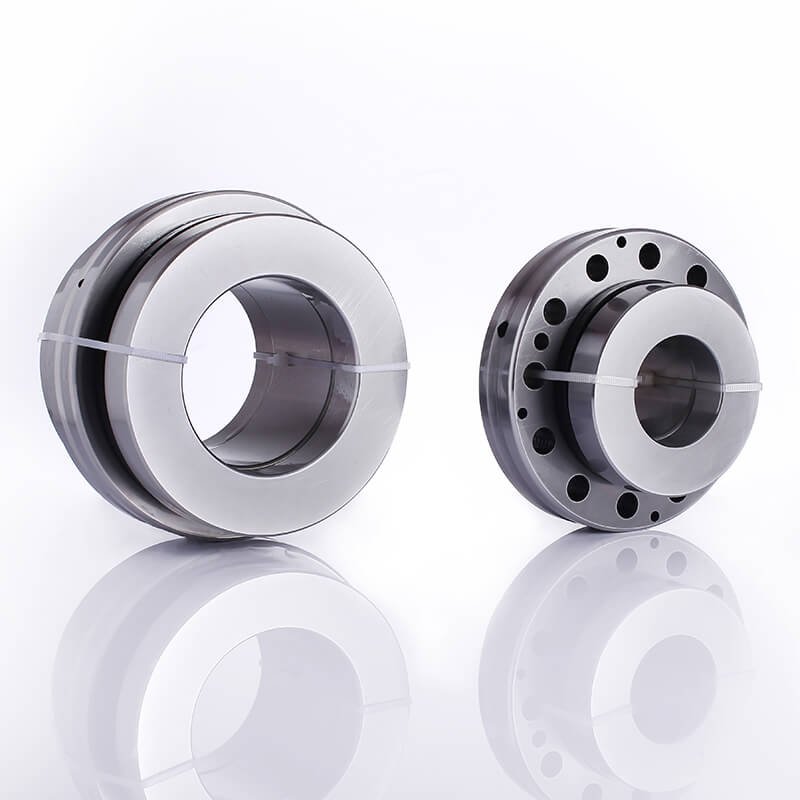

سلسلة ZARN
الهيكل: تتكون محامل ZARN من أسطوانة أسطوانية محورية مزدوجة الاتجاه ومجموعة قفص (للحمل المحوري العالي في كلا الاتجاهين) ومحمل أسطواني بإبرة شعاعية (للحمل الشعاعي المعتدل). المحمل غير قابل للفصل ومضغوط.
الحِمل المحوري: يمكن أن تدعم محامل ZARN الأحمال المحورية العالية جدًا في كلا الاتجاهين، مما يجعلها مثالية لتطبيقات الدعم اللولبي.
حمولة شعاعية: كما أنها تدعم الأحمال الشعاعية المعتدلة، وذلك بفضل محمل الأسطوانة الإبرية المدمج.
التحميل المسبق: يمكن تحميل محامل ZARN مسبقًا لزيادة الصلابة، وهو أمر مهم للتطبيقات الدقيقة مثل مغازل أدوات الماكينات ودعامات اللولب الكروي.
التطبيقات:
يشيع استخدامها في:
الدعم اللولبي الكروي في ماكينات التحكم الرقمي باستخدام الحاسوب
مغازل أدوات الماكينات
الماكينات الدقيقة
الروبوتات
التسميات:
ومن الأمثلة على ذلك ZARN1545، ZARN2052، ZARN2572، إلخ، حيث تشير الأرقام إلى الحجم (قطر التجويف والعرض).
المتغيرات
ZARN نوع قياسي، مع مجموعة كاملة من العناصر الدوارة.
ZARN...TN: مع قفص من البولي أميد (بلاستيك) لتجميع البكرات الأسطوانية المحورية.
ZARF: مشابه ل ZARN، ولكن مع شفة لتسهيل التركيب.
11
سلسلة ZARF
محامل ZARF هي نوع من المحامل المركبة، مصممة خصيصًا للتطبيقات التي تتطلب دعم الحمل المحوري (الدفع) والشعاعي. اسم "ZARF" هو تسمية تستخدمها الشركة المصنعة للمحمل INA (جزء من مجموعة شايفلر)، وهي تعني:
Z: صف مزدوج
A: محوري
R: شعاعي
F: ذو حواف
التطبيقات النموذجية:
الدعم اللولبي الكروي في ماكينات التحكم الرقمي باستخدام الحاسوب
طاولات دوارة دقيقة
الروبوتات
أنظمة الحركة الخطية
