محامل بكرات إبرة الكوب المسحوبة

محمل البكرة ذات الإبرة ذات الكوب المسحوب هو نوع من المحامل التي تستخدم بكرات أسطوانية طويلة ورفيعة (إبر) لدعم الأحمال الشعاعية. يشير مصطلح "الكوب المسحوب" إلى طريقة تصنيع العرق الخارجي، وهو مصنوع من كوب فولاذي رقيق الجدران يتم سحبه إلى الشكل. يسمح هذا التصميم بمحمل مدمج مع قدرة حمل عالية.

ZMS هي مورد محترف لمحامل إبرة الكأس المسحوبة في الصين لمدة 15 عامًا. نحن توريد أنواع مختلفة من محامل إبرة الكأس المسحوبة. ويمكننا تلبية متطلبات العملاء من النماذج القياسية والمتطلبات المخصصة. من أفضل الشركات المصنعة في العالم INA و IKO و NTN و SKF و Koyo وما إلى ذلك وإلى محامل أسطوانية بإبرة الكأس المسحوبة عالية الجودة في الصين، أو الجودة القياسية، يمكننا مساعدتك في اختيار واختيار أفضل المنتجات لك.

البند

ديسك

السلسلة الرئيسية التي يمكننا توريدها

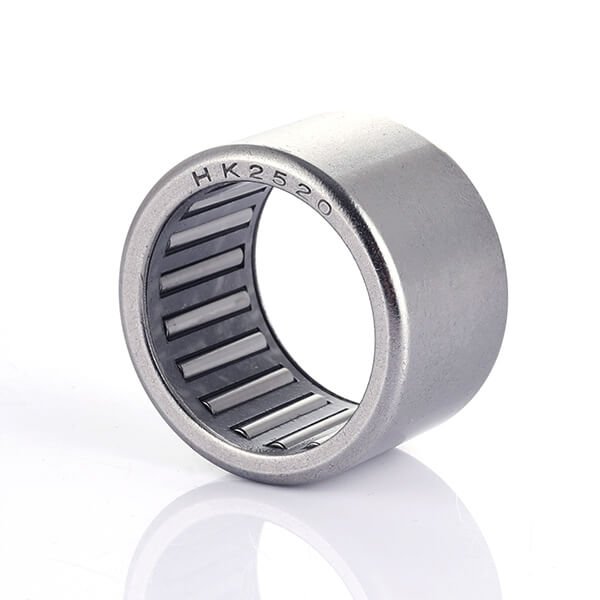

محمل أسطواني إبرة الكأس المسحوبة من سلسلة HK مع نهايات مفتوحة
سلسلة BK سلسلة BK محمل بكرة إبرة الكوب المسحوب، طرف مغلق، مع قفص.
سلسلة كأس شل سلسلة SCE، سلسلة إنش، نهايات مفتوحة. (تستخدم بشكل رئيسي في أمريكا الشمالية)
سلسلة BA تسمية تستخدمها IKO (وأحيانًا العلامات التجارية الأخرى) لمحامل البكرات ذات الإبرة المسحوبة ذات الكوب المسحوب، أيضًا بأحجام البوصة.

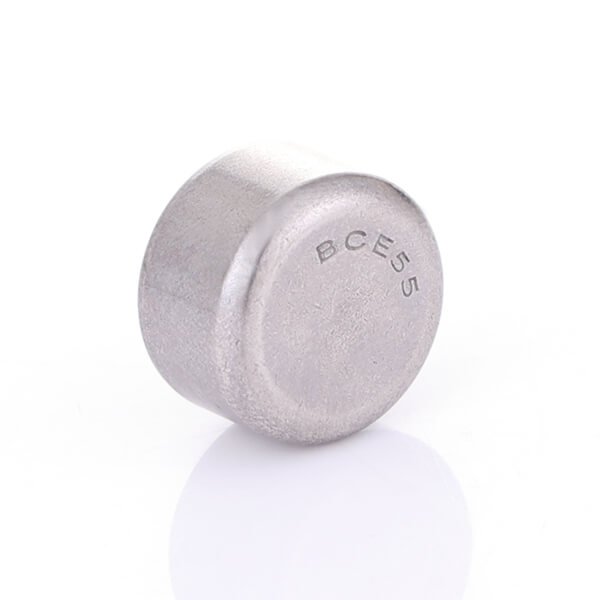

سلسلة BCE سلسلة BCE مشابهة لسلسلة SCE، ولكن الفرق الرئيسي هو أن محامل BCE لها طرف مغلق مع فتحة تزييت
ZOH AS1 هو تصميم من قبل INA محامل أسطوانية ذات إبرة الكأس المسحوبة مع ثقب الزيت

سلسلة محامل البكرات ذات الإبرة ذات الكوب المسحوب بالكامل:

سلسلة FFH محامل أسطوانية ذات إبرة الكأس المسحوبة مع تكملة كاملة بدون قفص ومع أسطوانة طرفية مدببة
سلسلة MF NFH سلسلة محامل الأسطوانة ذات الإبرة ذات الكوب المسحوب مع تكملة كاملة بدون قفص مع طرف مغلق
سلسلة FY سلسلة محامل أسطوانية بإبرة الكأس المسحوبة مع تكملة كاملة بدون قفص بنهايات مفتوحة
سلسلة MFY محامل أسطوانية ذات إبرة ذات كوب مسحوب مرسومة مع تكملة كاملة بطرف مغلق

سلسلة محامل البكرات ذات الإبرة ذات الكوب المسحوب المحكم الغلق:

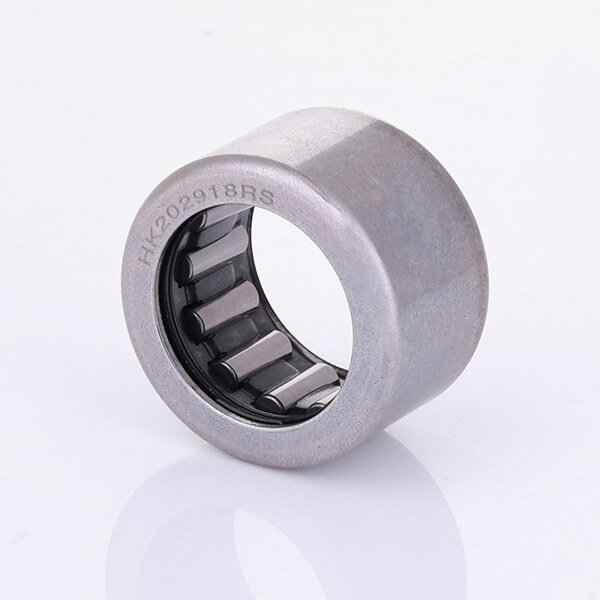

سلسلة HK...RS سلسلة RS محامل أسطوانية بإبرة مسحوبة ذات طرف مفتوح مع مانع تسرب جانبي واحد
سلسلة HK....2RS سلسلة محامل أسطوانية ذات إبرة ذات طرف مفتوح مع مانعي تسرب جانبيين

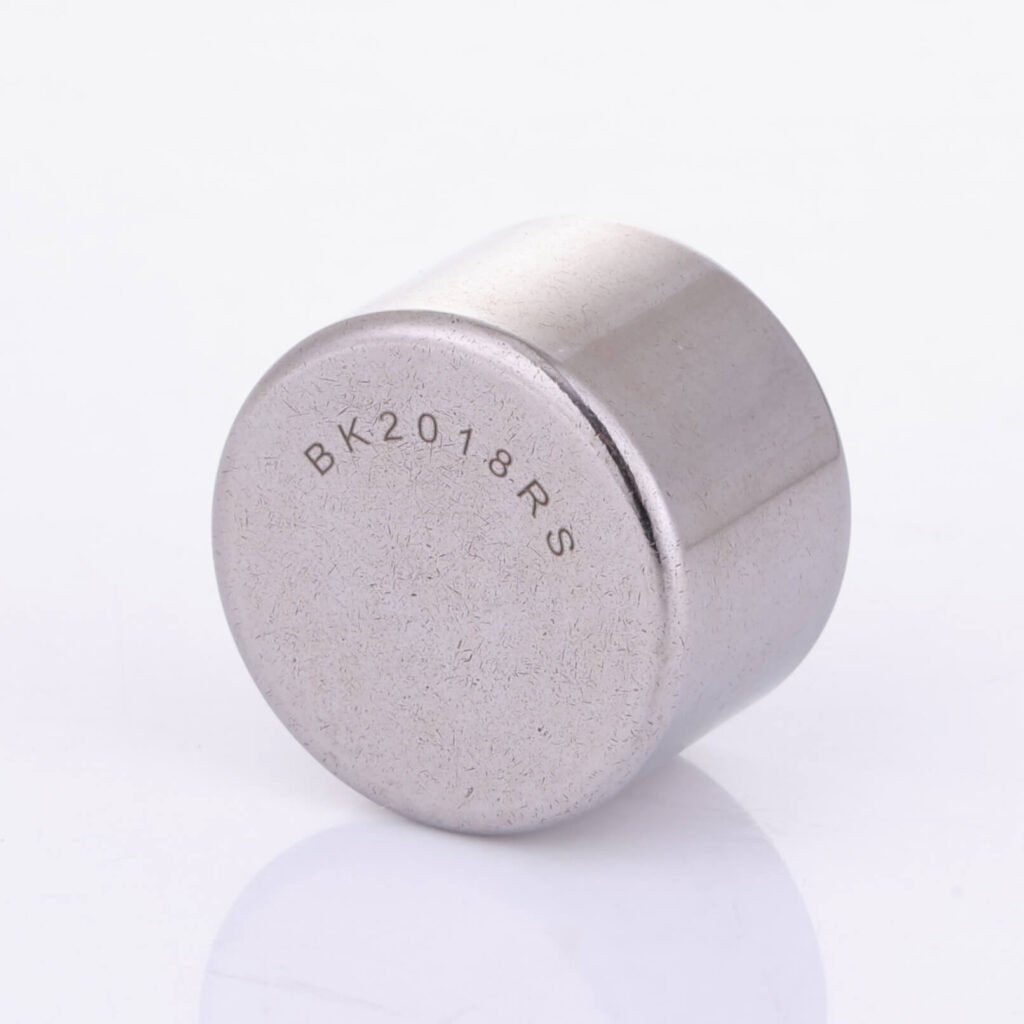

BK...RS سلسلة RS سلسلة محمل أسطواني بإبرة مسحوبة ذات طرف مغلق مع مانع تسرب جانبي واحد

قياسي

الحلقة الخارجية مصنوعة من صفائح الفولاذ الرقيقة المسحوبة إلى الشكل، مما يجعل المحمل مضغوطًا للغاية وخفيف الوزن. على الرغم من صغر حجمها، إلا أنها يمكن أن تدعم الأحمال الشعاعية العالية نسبيًا بسبب العدد الكبير من بكرات الإبرة. مناسبة بشكل خاص للمنتجات ذات الإنتاج الضخم التي تتطلب فعالية من حيث التكلفة. نظرًا لسعة تخزين الشحوم الكبيرة، يمكنها العمل لفترة طويلة دون تزييت إضافي.

تكملة كاملة

يسمح غياب القفص بوجود عدد أكبر من البكرات ذات الإبرة، مما يزيد بشكل كبير من قدرة حمل الحمولة الشعاعية مقارنةً بالأنواع ذات الأقفاص من نفس الحجم.
نظرًا لأن البكرات على تلامس مباشر مع بعضها البعض (لا يوجد قفص لفصلها)، فإن هذه المحامل ليست مناسبة للتطبيقات عالية السرعة. الاحتكاك وتوليد الحرارة أعلى عند السرعات العالية.
متوفر في كل من الإصدارين المفتوح الطرف (كلا الجانبين مفتوح) والمغلق الطرف (جانب واحد مغلق)، حسب احتياجات التطبيق.

نوع محكم الإغلاق

تحتوي هذه المحامل على موانع تسرب (عادةً ما تكون من المطاط أو المواد الاصطناعية) على أحد الجانبين أو كلاهما. تساعد موانع التسرب على منع دخول الغبار والأوساخ والملوثات الأخرى. كما أنها تساعد على الاحتفاظ بمواد التشحيم داخل المحمل، مما يحسن الموثوقية ويقلل من الصيانة.

التطبيق

محامل أسطوانية إبرة الكأس المسحوبة ذات الطرف المفتوح

الميزات: مفتوح من كلا الطرفين، يسمح بمرور العمود من خلاله. التطبيقات:
ناقل الحركة وعلب التروس للسيارات
المحركات ثنائية الشوط (قضبان التوصيل)
الآلات الزراعية
آلات النسيج
الأدوات الكهربائية

محامل أسطوانية إبرة الكوب المسحوبة المغلقة الطرف المسحوبة

الميزات: طرف واحد مغلق، مناسب لتركيب طرف العمود. التطبيقات:
المحركات الكهربائية (أطراف العمود الداعمة)
مشغلات السيارات
علب التروس الصغيرة
المضخات

محامل أسطوانية إبرة الكوب المسحوبة المختومة

الميزات: مزودة بموانع تسرب للاحتفاظ بالشحوم واستبعاد الملوثات. التطبيقات:
مكونات السيارات (مثل أعمدة التوجيه، وناقل الحركة)
الأجهزة المنزلية (الغسالات والمكانس الكهربائية)
المعدات المكتبية (الطابعات وآلات النسخ)
الأدوات الكهربائية (المثاقب والمطاحن)
