Радиально-упорные шарикоподшипники воспринимают как радиальные, так и осевые нагрузки на высоких скоростях - подумайте о шпинделях ЧПУ, коробках передач, насосах и электродвигателях. Но загадочные цифры на подшипнике (например 7205BEP или 7211-B-MP-P5-UA) не являются случайными. В них закодировано все: от размера и угла контакта до материала сепаратора и класса точности.
Прежде чем начать блог, мы хотели бы представить вас как профессиональный поставщик радиально-упорных шарикоподшипников в Китае в течение 15 лет.
Овладение системой нумерации экономит время, деньги и простои. Вот как расшифровать их шаг за шагом.
Выше: Виды поперечного сечения однорядных радиально-упорных шарикоподшипников. Угол контакта (α) между шариком и дорожкой качения определяет осевую грузоподъемность - большие углы (например, 40°) воспринимают большее усилие.
1. Почему радиально-упорные подшипники (и их номера) имеют значение
В отличие от радиальных шарикоподшипников (которые воспринимают в основном радиальные нагрузки), радиально-упорные конструкции имеют смещенные дорожки качения. Это создает угол контакта (обычно 15°-40°), который позволяет им воспринимать комбинированные нагрузки и опрокидывающие моменты.
Они почти всегда используются в паре (спина к спине DB, лицом к лицу DF, или тандем DT) для обеспечения жесткости и двунаправленных осевых нагрузок.
Система обозначений соответствует стандартам ISO, но с суффиксами, характерными для конкретного производителя. Основные бренды (SKF, NSK, FAG, NTN) используют схожие базовые коды, но различаются значениями суффиксов - всегда сверяйтесь с каталогом!
2. Разбор основных обозначений (Цифры)
Большинство однорядных радиально-упорных шарикоподшипников имеют такой формат:
7 [размерная серия] [код отверстия]
7 = Однорядный радиально-упорный шарикоподшипник
Серия Dimension (следующая цифра):
0 = 70 серия (дополнительное освещение)
2 = 72 серия (свет)
3 = 73 серия (средняя)
Код отверстия (последние две цифры): Диаметр отверстия в мм.
00 = 10 мм
01 = 12 мм
02 = 15 мм
03 = 17 мм
04 и выше = код × 5 мм (например, 05 = 25 мм, 06 = 30 мм)
Пример: 7205
7 = угловой контакт
2 = легкая серия
05 = 25 мм отверстие

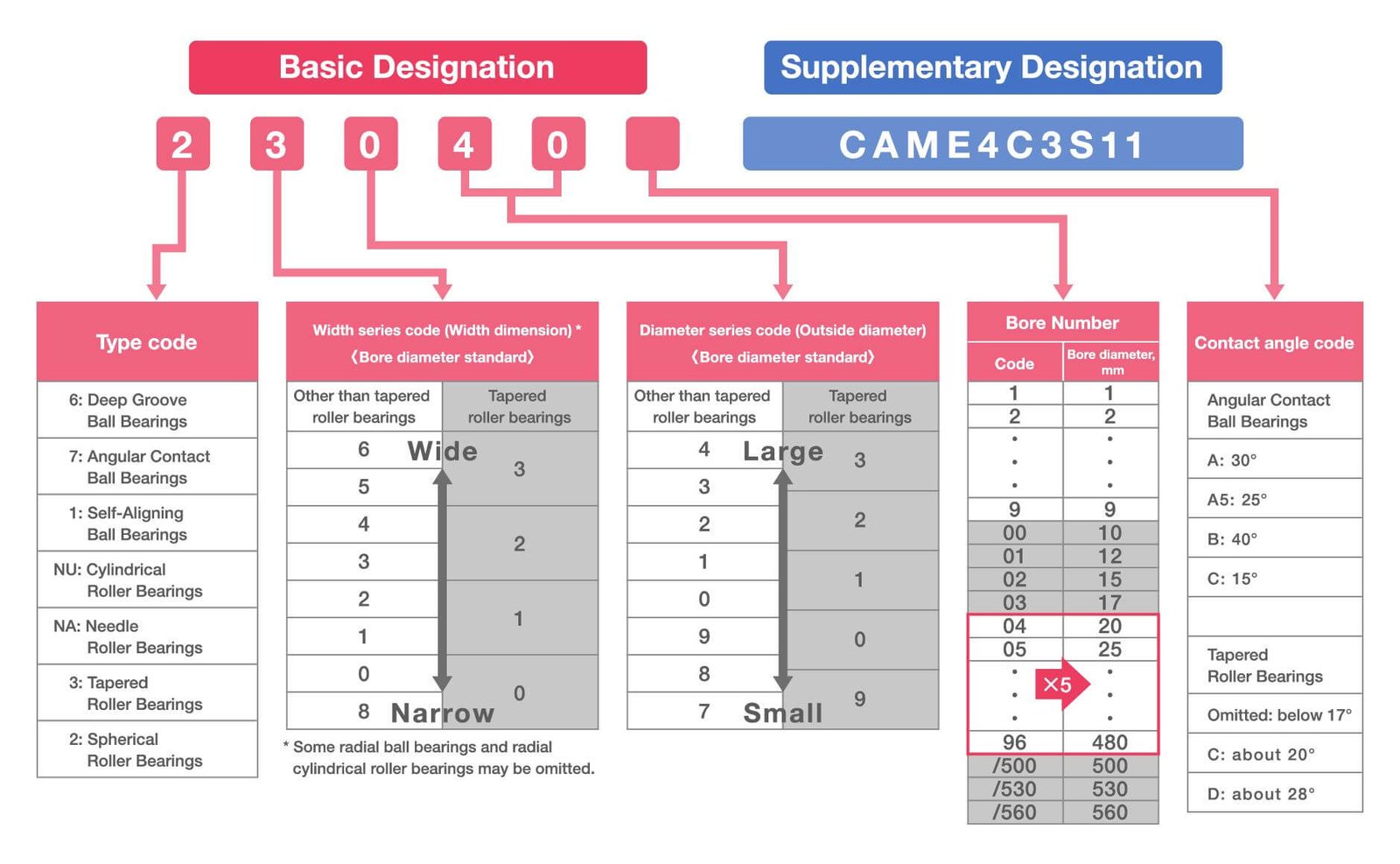

Выше: Официальные таблицы обозначений NSK и Schaeffler (FAG). Код типа “7” и множитель отверстия (×5) являются универсальными для всех марок.
3. Суффиксы контактных углов (самая важная буква)
Угол контакта напрямую влияет на грузоподъемность и скорость:
| Код | Контактный угол | Типичное использование | Мощность осевой нагрузки |
|---|---|---|---|
| C | 15° | Высокая скорость, низкая осевая | Низкий |
| A / A5 / E | 25-30° | Сбалансированные нагрузки | Средний |
| B | 40° | Высокая осевая / упорная нагрузка | Высокий |
Примеры по всем брендам:
NSK 7205A = 30°
NTN / SKF / FAG 7205B = 40°
FAG 7211B = 40°
Большие углы = большая тяговооруженность, но немного меньшая скорость.

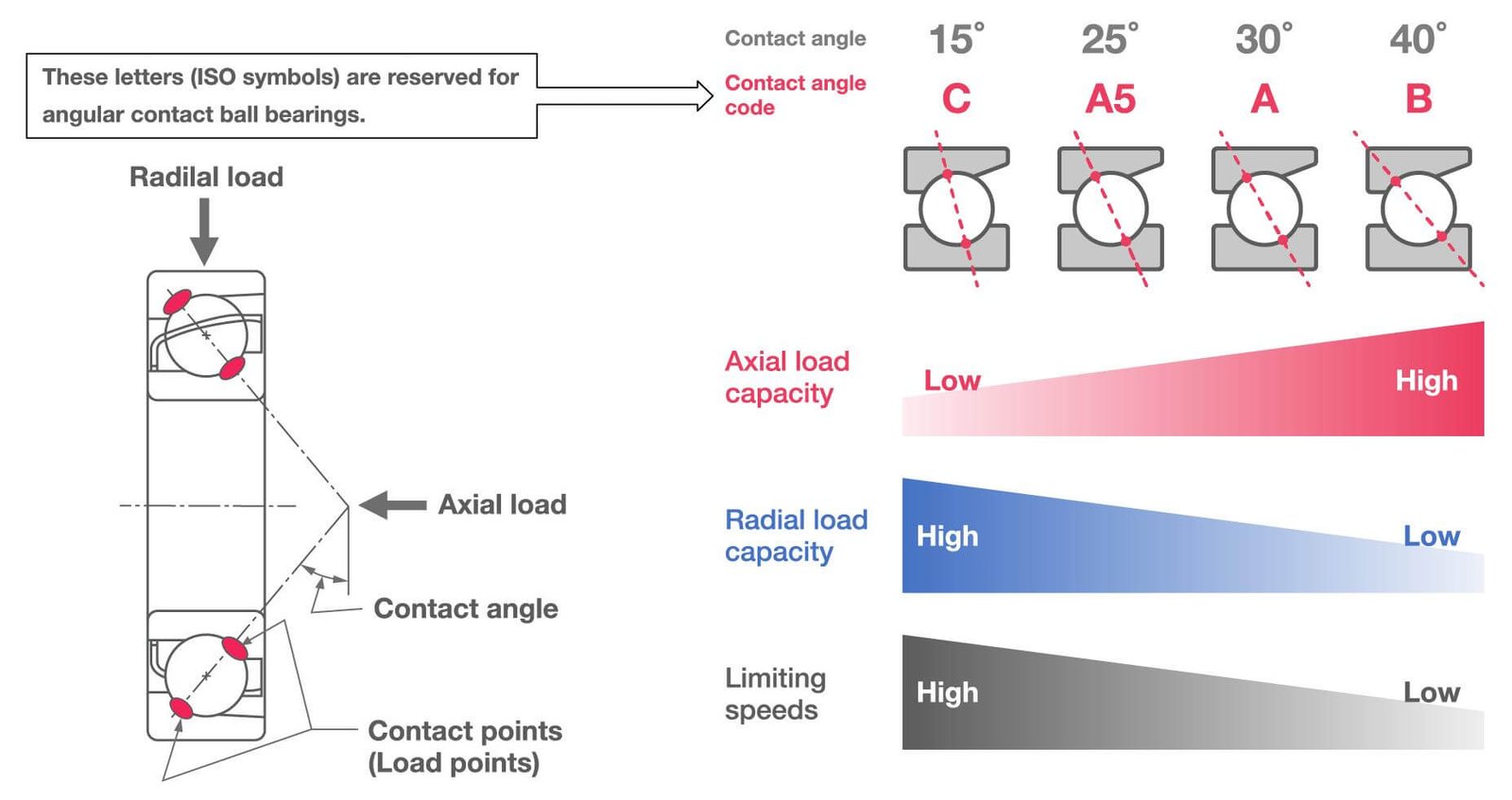

Выше: Диаграмма NSK показывает, как коды углов контакта (C, A5, A, B) изменяют радиальную и осевую грузоподъемность и предельные скорости.
4. Общие суффиксы (Cage, Precision, Preload & Arrangement)
После основного номера идут буквы/цифры, которые индивидуализируют подшипник:
Клетка
M / MP / L1 = обработанная латунь (высокая скорость/температура)
P / T / T1 = полиамид / фенол (легкие, бесшумные)
J = штампованная сталь
Точность/допуск
P5 / P4 / P2 = классы ISO (выше = более жесткие допуски для шпинделей)
Эквивалент ABEC 5/7/9
Преднатяг / зазор
GA / L / EL = легкий преднатяг (универсальное крепление)
C3 / C4 = Увеличенный внутренний зазор
Расстановка (для пар)
DB = спина к спине (наибольшая жесткость)
DF = Лицом к лицу
DT = Тандем
UA / U = универсальный (может быть установлен любым способом)
Другие
E / XL = оптимизированная внутренняя конструкция или X-life (более длительный срок службы)
2RS / ZZ = Уплотнения или экраны
Полный реальный пример (SKF): 7211 BECBM
72 = легкая серия, 11 = отверстие 55 мм
B = угол контакта 40°
E = оптимизированные дорожки
CB=Подшипник для универсального сопряжения. Два подшипника, расположенные встык или лицом друг к другу, имеют нормальный осевой внутренний зазор.
M = Обрабатываемый латунный сепаратор, с шариком по центру; различные исполнения обозначаются цифрой после M, например, M2
Выше: Настоящие радиально-упорные подшипники SKF (например, стиль 7312 BECBM) с видимыми сепараторами и маркировкой.
5. Советы по быстрому выбору Использование номера
Подберите отверстие под ваш вал (например, 7206 = 30 мм).
Выбирайте угол контакта в зависимости от нагрузки: 40° для тяжелой тяги (насосы), 15-25° для высокоскоростных шпинделей.
Пары стандартные - ищите суффикс DB/DF/DT или UA.
Точность: P4/P5 для станков; нормальная для общей промышленности.
Всегда проверяйте скорость, номинальную нагрузку и смазку по каталогу производителя (SKF, NSK, NTN, FAG).
6. Общие приложения
Шпиндели для станков с ЧПУ
Автомобильные трансмиссии и ступицы колес
Центробежные насосы и компрессоры
Робототехника и высокоскоростные редукторы
Электродвигатели и генераторы
Заключение: Прочитайте номер, избегайте головной боли

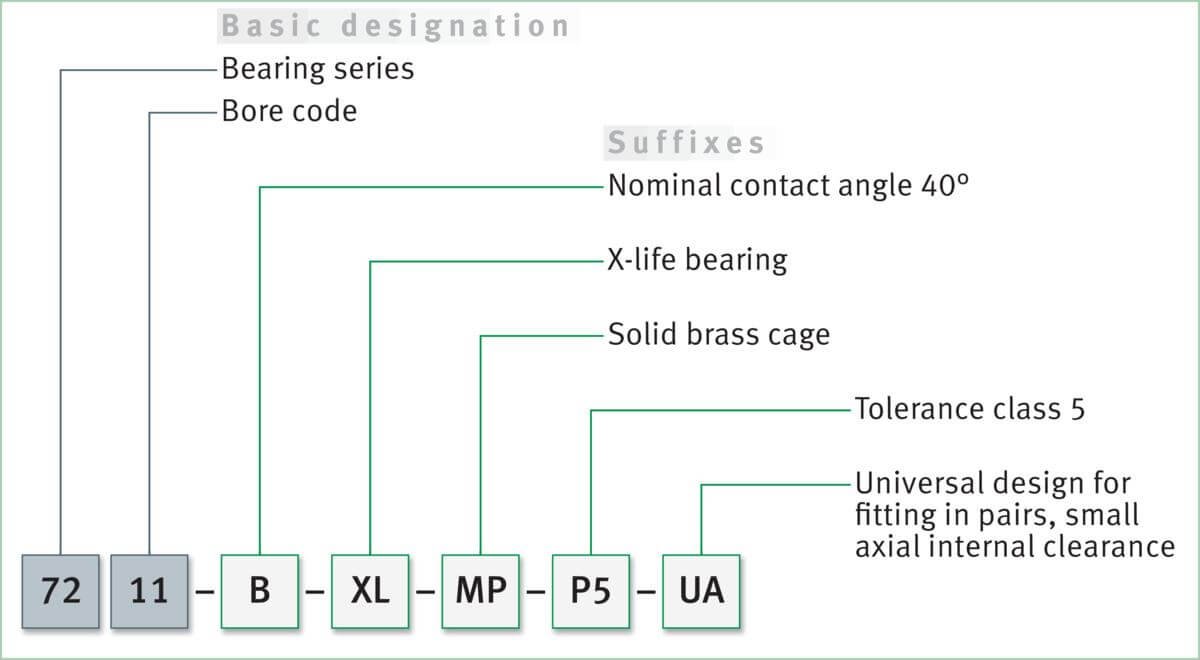

В следующий раз, когда вы увидите 7205 BEP или 7211-B-XL-MP-P5-UA, Вы будете точно знать размер отверстия, угол контакта, точность и способ крепления.
