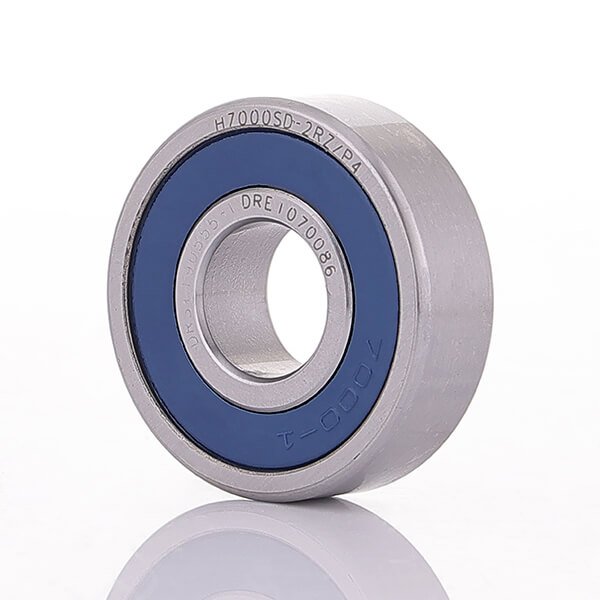

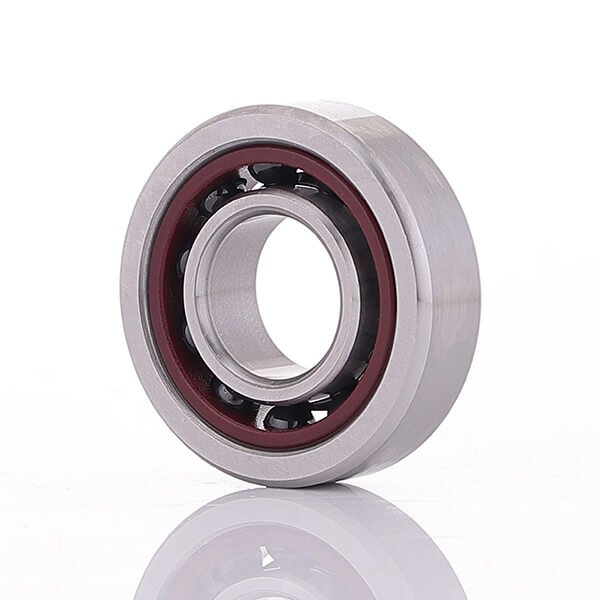

Миниатюрные радиально-упорные подшипники

Миниатюрные радиально-упорные подшипники - это прецизионные компоненты, разработанные для одновременного восприятия радиальных и осевых нагрузок в очень компактных пространствах. Внутренний диаметр обычно не превышает 10 мм, поэтому они называются миниатюрными радиально-упорными подшипниками.

Их внутренняя конструкция включает в себя дорожки качения внутреннего и наружного колец, которые смещены относительно друг друга в направлении оси подшипника. Такая специализированная геометрия делает их идеальными для высокоскоростных и высокоточных применений, где пространство строго ограничено, но жесткость и точность системы не могут быть поставлены под угрозу.

Компания ZMS является профессиональным поставщиком миниатюрных радиально-упорных подшипников в Китае уже более 15 лет.
Мы поставляем следующие серии:

· Серия 71800 - Сверхлегкий, очень тонкий профиль, отлично подходит для самых высоких скоростей (718/5 C/AC, 718/6 C/AC, 718/7 C/AC, 718/9 C/AC, 71800 C/AC).
· Серия 71900 - Легкая серия, отличный баланс нагрузки и скорости (719/5 C/AC, 719/6 C/AC, 719/7 C/AC, 719/8 C/AC, 719/9 C/AC, 71900 C/AC, 71900 C/AC)
· Серия 7000 - Легкий режим работы, очень распространен для прецизионных шпинделей и небольших двигателей (705C/AC, 706C/AC, 707C/AC, 708C/C, 709C/AC, 7000C/AC)
· Серия 7200 - Немного тяжелее, чем 7000, более высокая грузоподъемность (по-прежнему считается миниатюрной до ~20 мм отверстия)(723C/AC, 724C/AC, 725C/AC, 726C/AC, 727C/AC, 728C/AC,729C/AC...7200C/AC)

Артикул

Desc

Технические характеристики

Диапазон размеров отверстий (d): Обычно от 1 мм до 10 мм

Диапазон наружных диаметров (D): Обычно от 3 мм до 30 мм

Стандартные углы контакта: 15° (оптимизировано для высокой скорости), 25° (сбалансированные нагрузки), 30° (оптимизировано для высокой осевой нагрузки)

Варианты материалов: Высокоуглеродистая хромистая сталь (52100), нержавеющая сталь (440C), гибридная керамика (шарики из нитрида кремния для экстремальных скоростей)

Типы сепараторов и ретейнеров: Фенольная смола, полиамид (нейлон), нержавеющая сталь Тип коронки

Точные классы: ABEC-5, ABEC-7, ABEC-9 (ISO P5, P4, P2)

Варианты уплотнения: Открытый (стандартный), ZZ (двойные металлические экраны), 2RS (двойные резиновые контактные уплотнения)

Ключевые особенности и преимущества

Комбинированная грузоподъемность: Эффективно справляется с высокими радиальными и однонаправленными осевыми нагрузками одновременно.

Высокоскоростная производительность: Оптимизированная внутренняя геометрия и углы контакта минимизируют трение, обеспечивая исключительную скорость вращения.

Ультракомпактный дизайн: Миниатюрные размеры позволяют значительно уменьшить вес и сэкономить место в современном микрооборудовании.

Исключительная жесткость: Может быть предварительно нагружен (устанавливается парами или комплектами) для устранения внутреннего зазора, что обеспечивает высокую жесткость системы и точное ведение вала.

Низкий уровень шума и вибрации: Изготовлены с соблюдением строгих высокоточных допусков, что обеспечивает плавную и бесшумную работу в условиях повышенной чувствительности.

Общие приложения

Медицина и стоматология: Хирургические наконечники, высокоскоростные стоматологические бормашины, анализаторы крови, устройства медицинской визуализации

Робототехника и автоматизация: Микроактуаторы, небольшие роботизированные шарниры, прецизионные позиционирующие ступени, имбалы для дронов

Аэрокосмическая и оборонная промышленность: Гироскопы, навигационные системы, компоненты БПЛА, системы целеуказания

Прецизионные приборы: Поворотные энкодеры, оптические узлы, измерительные приборы, высокоскоростные центрифуги

Электроника и моторы: Шпиндельные двигатели, жесткие диски, специализированные высокоскоростные вентиляторы охлаждения
