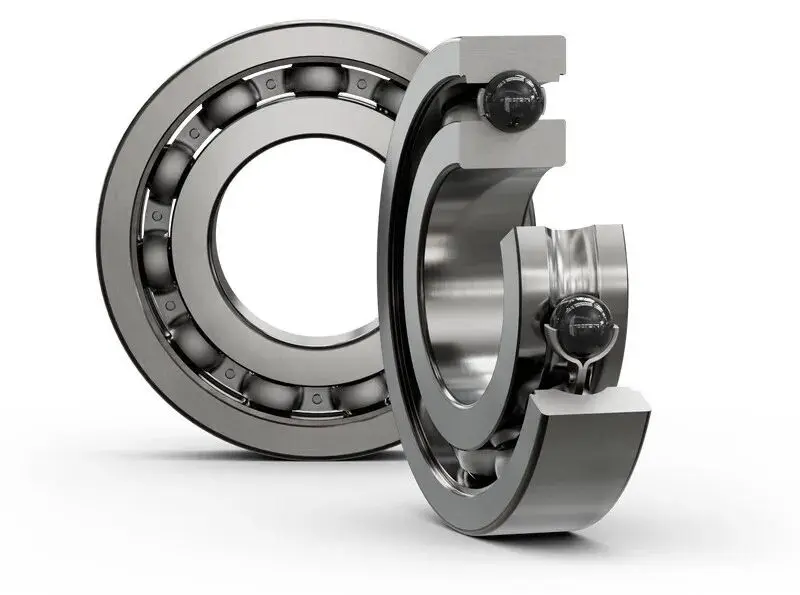

Компания SKF недавно выпустила серию гибридных керамических подшипников CeraDrive, стремясь сделать гибридную керамическую технологию доступной для более широкого спектра конструкций электродвигателей — выйдя за рамки прежних ограничений, связанных с применением в высокотехнологичных или специализированных областях. Согласно техническим характеристикам, керамические тела качения в подшипниках CeraDrive обеспечивают электрическую изоляцию, которая прерывает пути блуждающих токов и предотвращает электроэрозию. Кроме того, более гладкие керамические поверхности снижают трение, что улучшает смазку, уменьшает выделение тепла и позволяет работать на более высоких скоростях вращения. Высокая твёрдость керамического материала также способствует сопротивлению повреждениям поверхности и износу.

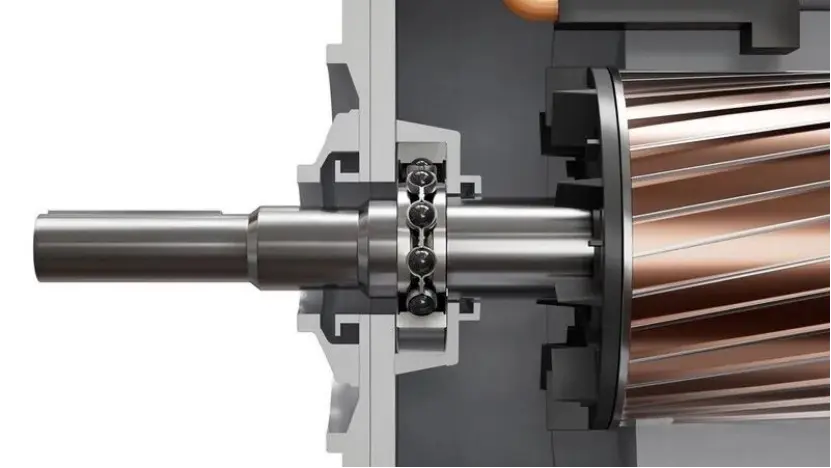

Эти три момента соответствуют наиболее распространённым причинам выхода из строя подшипников двигателя. С широким внедрением частотно-регулируемых приводов (ЧРП) проблема блуждающих токов в двигателях приобретает всё большее значение. В принципе, форма сигнала напряжения ШИМ, выдаваемого ЧРП, содержит высокочастотные составляющие. Из-за паразитной ёмкости между обмотками статора и ротором это высокочастотное напряжение емкостно связывается с ротором, создавая напряжение на валу. Как только это напряжение на валу достигает определенного порогового значения, оно разрушает смазочную пленку подшипника, что приводит к появлению тока на валу. По мере прохождения тока через зоны контакта между телами качения и дорожками качения локальные мгновенные высокие температуры приводят к плавлению металлической поверхности; при охлаждении на этом месте остаются крошечные ямки — явление, известное как электроэрозия. После образования эти ямки действуют как точки концентрации напряжений, которые часто служат местами зарождения последующего усталостного отколов. Традиционные стратегии снижения риска включают использование заземления с помощью угольных щеток, изолирующих покрытий и керамических шарикоподшипников; в CeraDrive применяется подход с использованием керамических шариков. Кроме того, условия смазки внутри двигателя зачастую далеки от оптимальных: попадание загрязнений и воздействие высоких температур ещё больше ускоряют износ поверхности. По данным SKF, по сравнению со стандартными подшипниками система CeraDrive обеспечивает более длительный срок службы (до восьми раз превышающий срок службы смазки), снижает потребность в техническом обслуживании и повышает общую надёжность. Цифра “в восемь раз” вполне обоснована в контексте двигателей с частотно-регулируемым приводом (VFD), которые работают непрерывно без частого пополнения смазки — под совокупным воздействием высоких температур и электроэрозии износ смазки в стандартных подшипниках значительно ускоряется.

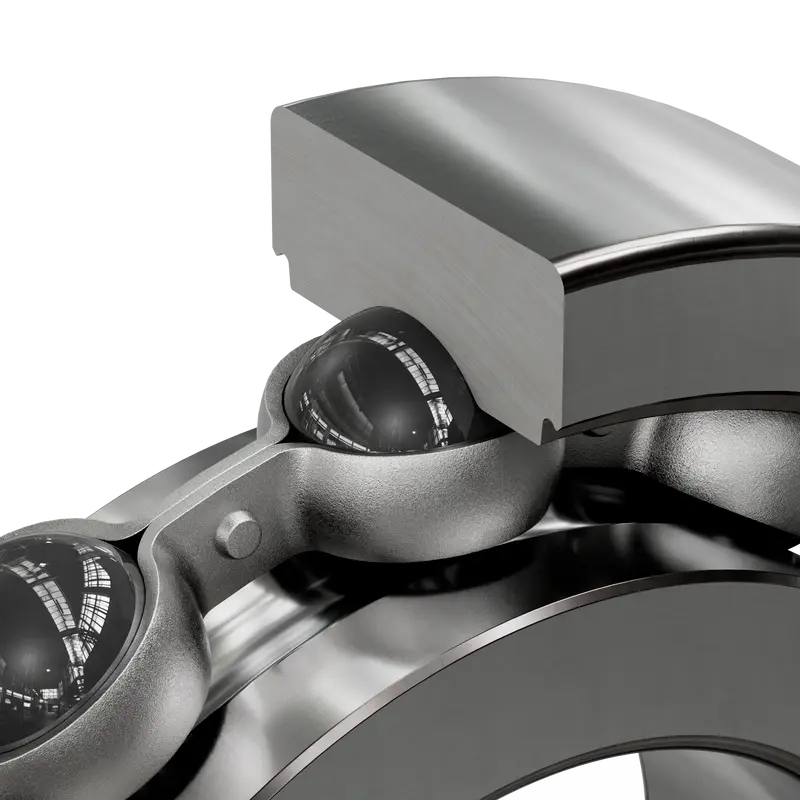

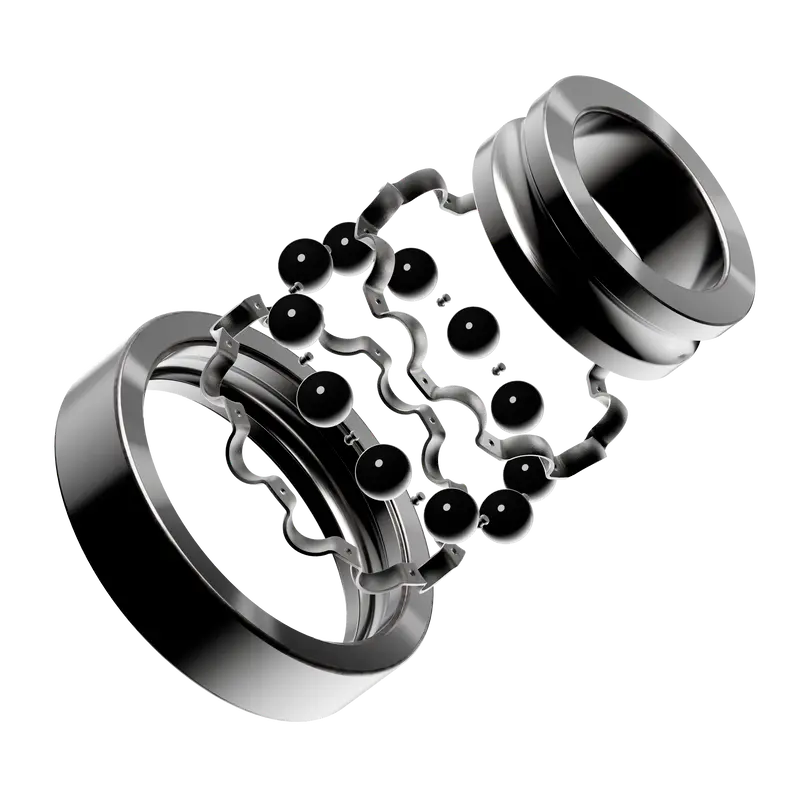

Недавно выпущенная серия CeraDrive отличается оптимизированной внутренней конструкцией, в которой используются более компактные и лёгкие керамические тела качения в сочетании с высокопрочными стальными кольцами. Такая конструкция сохраняет преимущества гибридной керамической технологии и одновременно обеспечивает более широкую совместимость с различными типами электродвигателей. Компания SKF подчеркивает, что подшипники этой серии можно напрямую интегрировать в существующие конструкции, что исключает необходимость перепроектирования двигателя. Это представляет собой практическое преимущество для производителей двигателей, поскольку любая замена подшипников, требующая конструктивных изменений всего агрегата, значительно повысила бы затраты на внедрение; возможность прямой замены существенно снижает барьер для внедрения. Однако термин “прямая замена” требует более тщательного анализа. Хотя подшипники являются стандартизированными компонентами, пространство, отведенное для них в конструкции двигателя, — наряду со способом предварительной нагрузки, типом смазки и конфигурацией уплотнений — в значительной степени зависит от конкретной существующей конструкции. Утверждение о том, что перепроектирование не требуется, скорее всего, подразумевает, что замена может быть осуществлена без изменения габаритов исходного корпуса подшипника; это не означает, что инженерам-конструкторам двигателей не предстоит дальнейшая работа. На практике такие факторы, как совместимость смазки, настройки предварительного натяга и технические характеристики зазора подшипника, всё равно потребуют повторной проверки.
Компания SKF обобщает преимущества CeraDrive по нескольким критериям: снижение числа непредвиденных отказов, увеличение интервалов между техническими обслуживаниями, повышение предсказуемости времени безотказной работы, улучшение смазочных характеристик, повышение износостойкости и снижение совокупной стоимости владения. В документации также отмечается, что за счет снижения трения и тепловыделения данная линейка продуктов способствует созданию более эффективных конструкций двигателей, в том числе обеспечивающих надёжную работу в системах с частотно-регулируемым приводом (ЧРП). Однако важно различать различные типы проблем: хотя гибридные керамические подшипники решают проблемы, связанные с электроэрозией и смазкой, они не устраняют проблемы, возникающие в результате неправильной установки или технического обслуживания. Такие факторы, как высокая нагрузка, несоосность, отказ уплотнений или выбор неподходящей смазки, каждый из которых может самостоятельно привести к преждевременному выходу подшипника из строя. Фактическое увеличение срока службы, обеспечиваемое CeraDrive, зависит от конкретных условий эксплуатации, организации смазки и точности монтажа; следовательно, часто наблюдается разрыв между лабораторными данными и реальными эксплуатационными показателями.

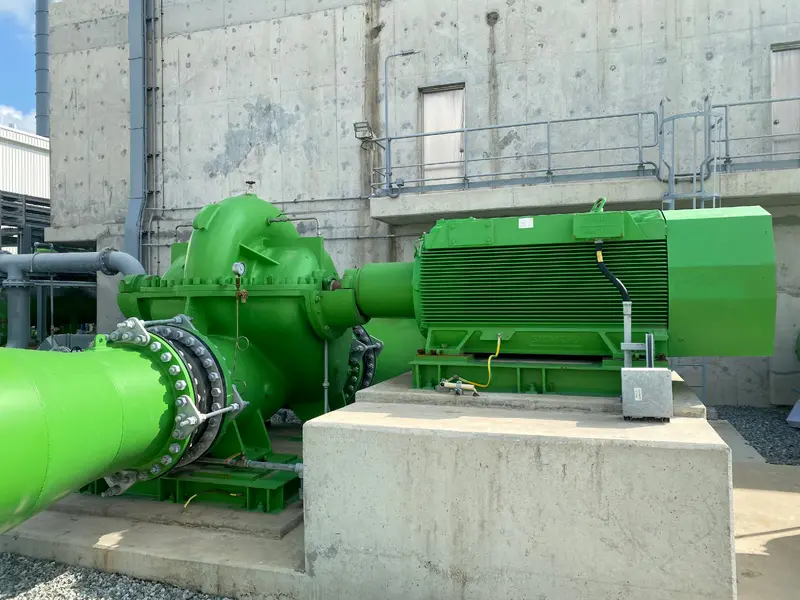

Электродвигатели являются наиболее распространенными механическими устройствами в промышленном секторе, и использование частотно-регулируемых приводов (ЧРП) для повышения энергоэффективности продолжает расти. Поскольку стандарты эффективности IE3 и IE4 становятся обязательными на все большем числе рынков, производители двигателей вынуждены искать пути повышения эффективности еще на этапе проектирования — и именно для этого ЧП представляют собой наиболее прямое решение. Хотя проблема токов на валу — побочный эффект использования ЧРП — не является новым явлением, высокая стоимость гибридных керамических подшипников исторически ограничивала их применение секторами с исключительно высокими требованиями к надежности, такими как ветровая энергетика, железнодорожный транспорт и высокоскоростные шпиндели. Выпуск CeraDrive знаменует стратегический шаг SKF по переходу от использования гибридных керамических подшипников в качестве “премиум-варианта” к их применению в более широком спектре промышленных двигателей.
SKF — не единственный игрок на нишевом рынке изолированных подшипников. Например, в серии “VoltShield” компании Schaeffler используется технология полимерного покрытия — внешнее или внутреннее кольцо покрывается высококачественным пластиком, — что является относительно экономичным решением, но имеет ограничения с точки зрения термостойкости и грузоподъемности. Компания NTN также предлагает решения в области изолированных подшипников, включая как варианты с керамическими шариками, так и варианты с полимерным покрытием. Решение SKF вывести на рынок серию “CeraDrive” именно в данный момент обусловлено многолетним опытом компании в области гибридных керамических технологий, а также позволяет компании удовлетворить более широкий спектр требований к изоляции во всем своем ассортименте продукции. Хотя гибридные керамические подшипники обеспечивают более высокие эксплуатационные характеристики по сравнению с вариантами с покрытием или в полимерном корпусе, они также имеют более высокую цену. Если CeraDrive сможет найти новый баланс между эксплуатационными характеристиками и стоимостью, это может помочь SKF увеличить свою долю рынка в секторе подшипников для электродвигателей. Основными факторами, влияющими на стоимость гибридных керамических подшипников, являются керамические шарики и механическая обработка подшипниковых колец; процессы спекания и прецизионного шлифования керамических шариков значительно дороже, чем для стальных шариков. Хотя SKF не раскрыла цены на CeraDrive, позиционирование продукта свидетельствует о намерении снизить затраты за счет крупносерийного производства. Если удастся удержать цену в пределах 1,5-кратной стоимости стандартных изолированных подшипников, то такие инвестиции, вероятно, окажутся экономически целесообразными для многих промышленных двигателей, работающих в непрерывном режиме, поскольку затраты, связанные с внеплановыми простоями и трудозатратами на замену, зачастую значительно превышают стоимость самого подшипника.
Успех этого решения зависит от двух ключевых факторов: во-первых, сможет ли цена продукта приблизиться к диапазону, приемлемому для стандартных изолированных подшипников; и, во-вторых, от готовности производителей двигателей внедрить его в качестве прямой замены в свои существующие конструкции. Заявление SKF о том, что “перепроектирование не требуется”, служит аргументом в пользу снижения барьеров для внедрения, хотя фактические эксплуатационные характеристики таких замен ещё предстоит проверить в условиях крупномасштабного серийного применения. Кроме того, поскольку керамические шарики в подшипниках CeraDrive меньше и легче, чем в стандартных гибридных керамических подшипниках, уменьшение размера тел качения может потребовать корректировки несущей способности. Хотя SKF заявляет, что внутренняя конструкция была оптимизирована для обеспечения баланса между эксплуатационными характеристиками и универсальностью, для оценки работы продукта в двигателях различных типоразмеров и при различных условиях нагрузки потребуется подробная техническая документация. Стоит отметить, что изменение размеров керамических шариков может повлиять на динамические и статические номинальные нагрузки подшипника; поэтому, несмотря на то что SKF подчеркивает широкую совместимость продукта с различными конструкциями двигателей, конкретные параметры все же необходимо тщательно проверять в процессе выбора — особенно для применений, связанных с высокими нагрузками или ударными нагрузками.
В целом CeraDrive — это продукт с четко сформулированной задачей: он использует гибридную керамическую технологию для решения проблем электроэрозии и смазки в подшипниках двигателей с частотно-регулируемым приводом (VFD), одновременно снижая барьеры для внедрения за счет оптимизации конструкции. Сможет ли он превратиться из “дополнительного решения” в “стандартный выбор”, будет зависеть от двух ключевых факторов: цены и реальных отзывов о практическом опыте замены. Давние конкуренты SKF на рынке подшипников для двигателей, безусловно, не будут сидеть сложа руки; за их будущими версиями продуктов и ценовыми стратегиями стоит внимательно следить. Для производителей двигателей CeraDrive предлагает способ повысить надежность подшипников без необходимости кардинальной переработки существующих конструкций — хотя окончательное решение о его внедрении в конечном итоге будет зависеть от анализа совокупных затрат на протяжении всего жизненного цикла.
