Drehtisch-Lager

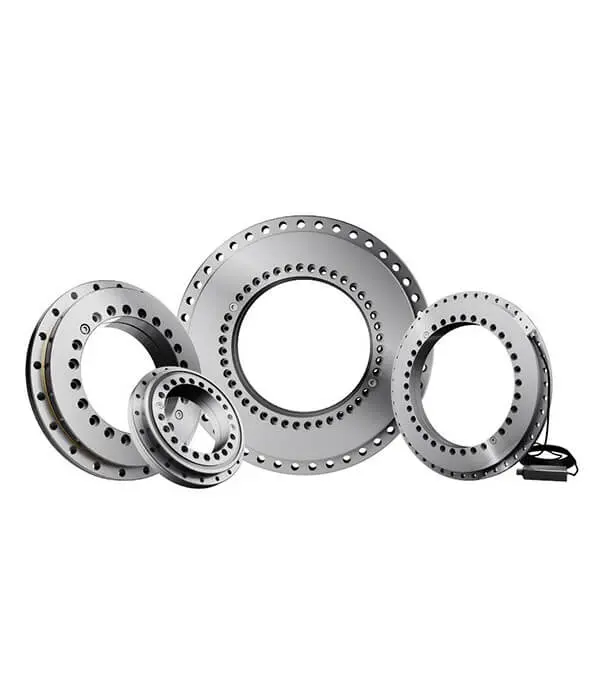

A Rundtischlager ist eine Art von Hochpräzisionslager zur Aufnahme von Axial-, Radial- und Momentbelastungen in Anwendungen, die eine Dreh- oder Indexierungsbewegung beinhalten, wie z. B. Drehtische in Werkzeugmaschinen, Automatisierungssystemen oder Industrieanlagen.
ZMS ist ein professioneller Lieferant von Rundtischlagern in China. Mit hoher Präzision und gutem Ersatz. Es gibt berühmte Hersteller in der Welt wie INA, SKF, NSK, NTN und so weiter. Wenn Sie chinesische Hersteller finden wollen, können Sie sich an uns wenden.
Wir liefern hauptsächlich folgende Serien:
- Serien YRT, YRTS, YRTM.
- Baureihe ZKLDF.
Hohe Präzision
Bietet eine hohe LaufgenauigkeitP5,P4 und P2, die für Anwendungen wie CNC-Drehtische unerlässlich ist.
Kombinierte Ladekapazität
Kann Radial-, Axial- und Kippmomentbelastungen gleichzeitig aufnehmen.
Kompakte Bauweise
Oftmals dünner Querschnitt, um Platz zu sparen.
Hohe Steifigkeit
In der Regel werden robuste Materialien und eine präzise Fertigung verwendet, um die Durchbiegung unter Last zu minimieren.
Wir können ein reichhaltiges Lager von Standard YRT Serie des chinesischen Herstellers in hoher Qualität liefern. Die Präzision kann P4 und sogar P2 sein.
Für hohe Geschwindigkeiten und geringe Reibung können wir die innere Struktur ändern, um diese Anforderungen zu erfüllen.
Für noch höhere Geschwindigkeiten und noch geringere Reibung können wir Axial-Schrägkugellager liefern, die kombinierte Lasten tragen und eine hohe Drehgenauigkeit erreichen können.
Für Kunden, die eine Winkelpositionierungsgenauigkeit benötigen, können wir ein Winkelmesssystem liefern, das der Standardserie hinzugefügt wird.
1. Rundtische in Werkzeugmaschinen
CNC-Drehtische: Für Indexierung und kontinuierliche Rotation mit Positioniergenauigkeit im Mikrometerbereich.
Fräs-, Schleif- und Drehzentren: Die YRT-Lager gewährleisten stabile, präzise Werkzeugbewegungen und wiederholbare Positionierungen.
Teilköpfe und Indexiereinrichtungen: Zuverlässige, gleichmäßige Rotation für Präzisionsbearbeitungsaufgaben.
2. Rundachsen von 5-Achsen-Bearbeitungszentren
YRT-Lager werden häufig in der A- und C-Achse eingesetzt und ermöglichen komplexe, mehrachsige Bearbeitungen mit hoher Steifigkeit und minimalem Umkehrspiel.
3. Mess- und Prüfgeräte
Koordinatenmessgeräte (CMMs): YRT-Lager bieten die für präzise Messungen erforderliche hohe Drehgenauigkeit.
Optische und Laserprüfsysteme: Wo Stabilität und Spielfreiheit für die Wiederholbarkeit entscheidend sind.
4. Drehgeber und Präzisionspositioniersysteme
Wird als Stützlager in hochpräzisen Drehgebern verwendet und sorgt dafür, dass sich die Geberwelle mit minimalem Fehler dreht.
5. Robotik und Automatisierung
In Drehdurchführungen von Industrierobotern, insbesondere bei großen Nutzlasten oder wenn eine hohe Wiederholgenauigkeit erforderlich ist.
Drehtische oder rotierende Plattformen in automatisierten Montagelinien.
6. Druck- und Graviermaschinen
Großformatdrucker, Gravier- oder Laserschneidetische verwenden YRT-Lager für reibungslose, präzise Rotationsbewegungen.
7. Medizinische Ausrüstung
Bildgebende Geräte, wie z. B. CT-Scanner oder MRT-Geräte, bei denen die Gantry eine hochpräzise, gleichmäßige und stabile Drehung erfordert.
8. Luft- und Raumfahrt- und Verteidigungsanwendungen
Satellitenantennen-Positionierungssysteme, Radar-Drehplattformen und andere Anwendungen, bei denen eine stabile, präzise Drehung unerlässlich ist.
YRT vs. YRTS vs. ZKLDF: Die Auswahl der richtigen Serie
Wir bieten drei spezialisierte Serien an, die Ihren spezifischen Geschwindigkeits- und Belastungsprofilen entsprechen:
- Serie YRT (Standard Axial/Radial): Der Industriestandard für hochbelastbare Drehtische und Messgeräte. Bietet die höchste Steifigkeit und Belastbarkeit für niedrige bis mittlere Geschwindigkeiten.
- YRTS-Serie (Hochgeschwindigkeit): Mit geänderten Innengeometrien und einem speziellen Nylonkäfig. Behält die hohe Steifigkeit des YRT bei, ermöglicht aber deutlich höhere Drehzahlen, perfekt für dynamische Frästische mit Direktantrieb.
- Serie ZKLDF (Axial-Schrägkugel): Verwendet doppelreihige Schrägkugeln anstelle von Rollen. Dies führt zu einer unglaublich geringen Reibung und macht sie zur ersten Wahl für Ultra-Hochgeschwindigkeitsoperationen, kontinuierliche Rotation und Anwendungen, die ein geringes Anlaufmoment erfordern.
Einbaufertige Konstruktion mit integrierten Löchern
Um maximale Präzision zu erreichen, müssen die Montagevariablen minimiert werden. Mit den ZMS-Rundtischlagern entfällt die Notwendigkeit komplexer Spannmethoden. Sowohl der Innen- als auch der Außenring werden mit präzise verteilten Durchgangslöcher und Gewindebohrungen. Dadurch kann das Lager direkt und sicher mit der angrenzenden Maschinenkonstruktion verschraubt werden. Diese einbaufertige Konstruktion verkürzt die Montagezeit drastisch und verhindert Spannverzug, so dass die werkseitig eingestellte Genauigkeit in Ihrer Werkstatt erhalten bleibt.
