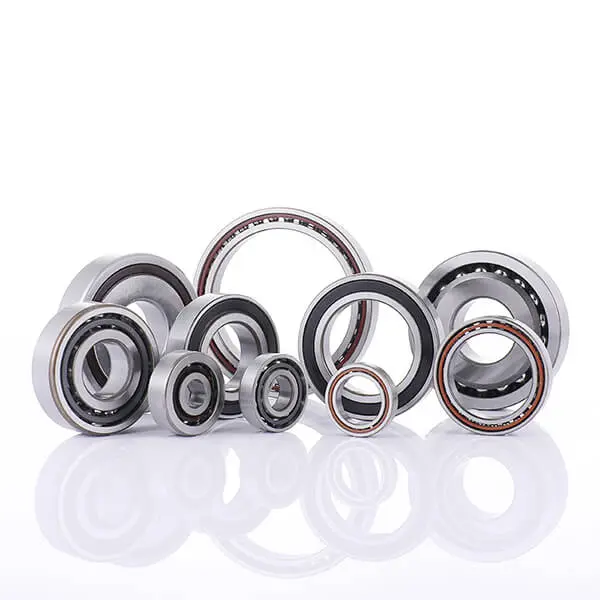

Schrägkugellager

Schrägkugellager haben eine hohe Grenzdrehzahl und können sowohl radiale und axiale Belastungen als auch reine Axialbelastungen aufnehmen. Ihre axiale Belastbarkeit wird durch den Druckwinkel bestimmt und steigt mit zunehmendem Druckwinkel.

ZMS liefert Schrägkugellager einschließlich:

Serie 7200, Serie 7300geeignet für die Aufnahme von Axial- und Radiallasten im Betrieb.

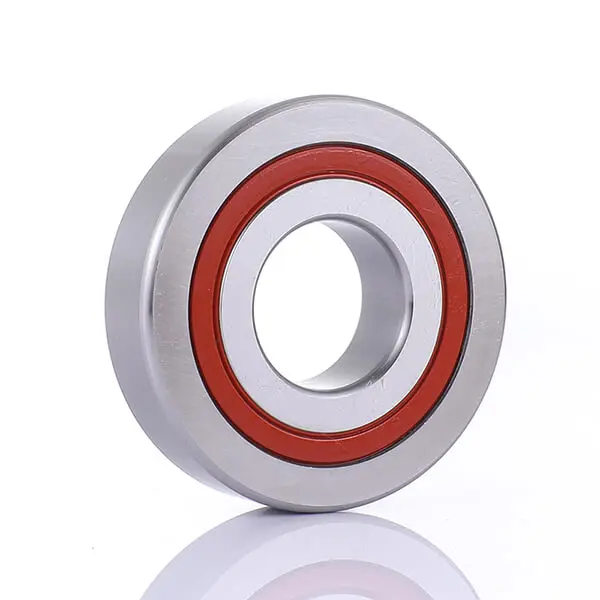

Serie 7000, Serie 7200, Serie 71800 und Serie 71900geeignet für Spindelwerkzeuge. Wir haben versiegelt Typ für bessere Wartung und Kontrolle streng auf Fett.

Baureihe H7000, Serie H71800 und Serie H71900geeignet für Hochgeschwindigkeitsspindeln und können Keramikkugeln und Dichtungen liefern.

GrößeInnendurchmesser von 6mm-150mm

Winkelförmiger Kontakt: 15°，25°，40°

Wir können universelle Paarungen oder gepaarte Schrägkugellager liefern.

Präzision: P6, P5, P4, P4A, P2, P2A.

Kugellager für die Spindel:
- 7602012TVP-7602100TV
- 7603020TVP-7603100TV
- 15TAC47BSUC10PN7B—100TAC150BSUC10PN7B

Präzision: P5, P4, P2.

Wir können universelle Paarung oder gepaarte Kugelumlaufspindel Stützlager liefern.

Die Lebensdauer ist viel schließen berühmten Marke und kann ein guter Ersatz für berühmte Marke mit guten Preis Leistung sein.

Produkt-SERIE

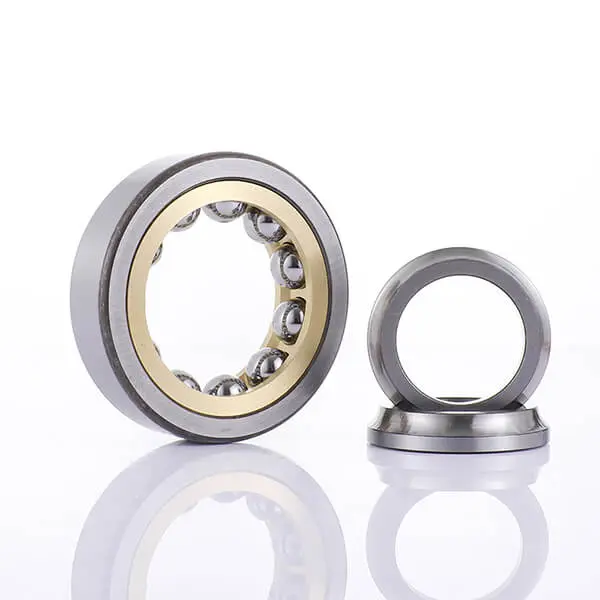

Vier-Punkt-Kontakt-Lager

Zweireihige Schrägkugellager

Superpräzisions-Schrägkugellager

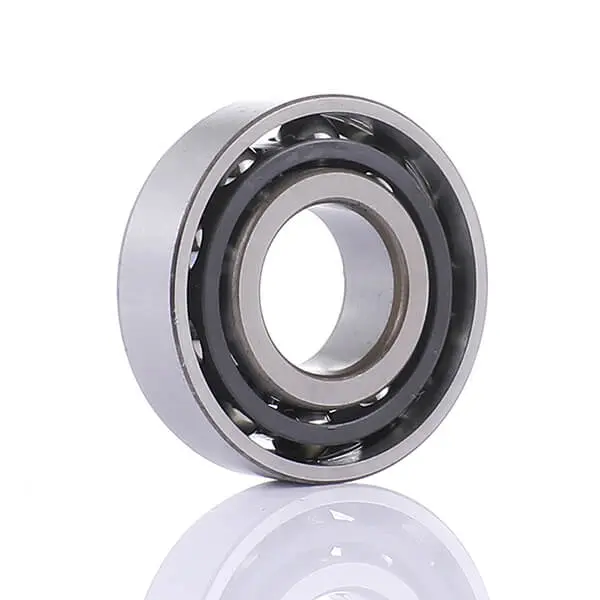

Einreihiges Schrägkugellager

Miniatur-Schrägkugellager

Hohe Steifigkeit

Unsere Schrägkugellager bieten eine außergewöhnliche Steifigkeit und gewährleisten eine präzise Leistung unter anspruchsvollen Bedingungen, wie z. B. die Beibehaltung einer exakten Ausrichtung und die Minimierung der Durchbiegung selbst unter schweren Lasten.

Geräuscharm

Durch die Präzisionsfertigung können wir einen Geräuschpegel von unter 30db erreichen.

Hohe Geschwindigkeit

ZMS nutzt die Vakuumentgasung bei der Stahlverarbeitung, um einen niedrigen Sauerstoffgehalt zu erreichen, so dass sie bei Drehzahlen von bis zu 50.000 U/min mit außergewöhnlicher Leistung arbeiten können.

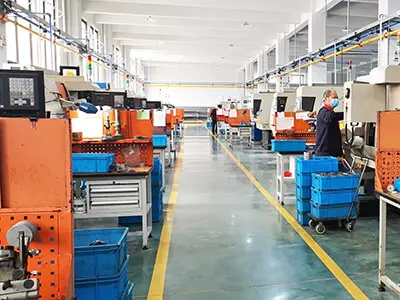

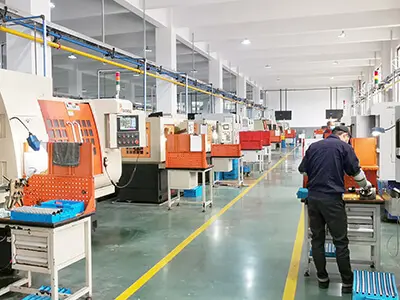

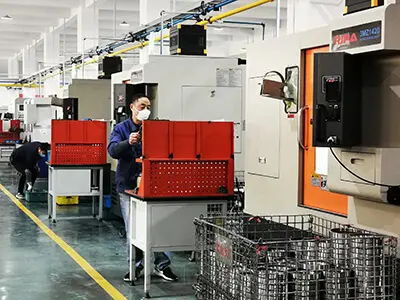

Werksansicht

Optimierung des Kontaktwinkels (15°, 25°, 40°)

Die Leistung eines Schrägkugellagers wird durch seinen Kontaktwinkel bestimmt. Ein größerer Winkel erhöht die axiale Belastbarkeit, während ein kleinerer Winkel höhere Drehzahlen ermöglicht. ZMS bietet Standard-Suffixe für Ihre Anwendung:

• C-Zusatz (15°-Winkel): Optimiert für ultrahohe Geschwindigkeiten und minimale Reibung. Die Standardwahl für präzise CNC-Werkzeugmaschinenspindeln.
• AC-Zusatz (25°-Winkel): Eine ausgewogene Konstruktion, die eine höhere axiale Kapazität als die 15°-Konstruktion bietet, aber dennoch hervorragende Drehzahlen ermöglicht.
• B Suffix (40°-Winkel): Entwickelt für maximale axiale Tragfähigkeit. Ideal für Schwerlastpumpen, Gebläse und Getriebe mit extremen Schubkräften.

Universell anpassbare Sets für eine einfache Installation

Da ein einreihiges Schrägkugellager nur Axiallasten in einer Richtung aufnehmen kann, werden sie normalerweise paarweise montiert. ZMS bietet Universell anpassbare Lager (Suffix U). Diese Lager werden im Werk präzisionsgeschliffen, so dass sie sofort nach dem Auspacken in jeder beliebigen Anordnung montiert werden können, ohne dass eine spezielle Unterlegscheibe erforderlich ist:

• Back-to-Back (DB): Bietet höchste Steifigkeit und Widerstand gegen Kippmomente. Ideal für freistehende Lagerungen.
• Von Angesicht zu Angesicht (DF): Es gleicht leichte Wellenverlagerungen besser aus und ist weniger empfindlich gegenüber Wärmeausdehnung.
• Tandem (DT): Wird verwendet, wenn die Axiallast in einer Richtung zu groß ist, als dass ein einzelnes Lager sie bewältigen könnte.
