Zweireihige Schrägkugellager

Zweireihige Schrägkugellager erreichen durch die zweireihige Kugelstruktur eine radiale und axiale Verbundbelastung und haben sowohl hohe Steifigkeit als auch hohe Drehzahleigenschaften, ähnlich wie zwei einreihige Schrägkugellager, die Rücken an Rücken angeordnet sind.

ZMS ist ein professioneller Anbieter von zweireihigen Schrägkugellagern in China seit 16 Jahren. Es gibt berühmte Hersteller in der Welt wie SKF, FAG, TIMKEN, NSK. Und jede Marke hat einen einzigartigen Code von ihnen. Und auch viele hochwertige Hersteller in China für zweireihige Schrägkugellager. Wir können Ihnen helfen, einfach und schnell zu finden, was Sie wollen.

Wir können Standard-Serien und Dünnschnitt-Typen liefern, aber auch kundenspezifische Typen mit Keramikkugeln oder Messingkäfig. Offener Typ oder mit Dichtung oder Abschirmung sind auch in unserem Angebot.

Bei verschiedenen Anwendungen wie Pumpen, Luft- und Raumfahrt, Werkzeugmaschinen, Elektromotoren, Kompressoren und humanoiden Robotern usw. wenden Sie sich bitte mit Ihren detaillierten Anforderungen an uns.

Wichtigste Standardreihen:
Serien 32A und 33A
Baureihe 33D

Artikel

Desc

Wesentliche Merkmale

Tragfähigkeit: Sie können axiale Belastungen in beiden Richtungen und radiale Belastungen aufnehmen, wobei die axiale Belastbarkeit mit zunehmendem Druckwinkel steigt.

Kompakte Bauweise: Sie benötigen im Vergleich zu zwei einreihigen Lagern weniger axialen Platz.

Kontaktwinkel: 30° für die Standardserien 32A und 33A. Es gibt auch 40° oder 45° oder andere Winkel nach Kundenwunsch.

Käfig Materialien: Stahl-, Polyamid- oder Messingkäfig.

Dichtungen/Schutzschilde: Es gibt offene, versiegelte oder abgeschirmte Ausführungen, die eine Kontamination verhindern.

Freigabe: C0 und C3 sind die populärsten Abstände, aber wir können auch C2 und C4 je nach den tatsächlichen Anforderungen herstellen.

Anwendungen

Elektromotoren und Pumpen: Wenn sowohl radiale als auch axiale Belastungen auftreten.

Getriebe: Zur Aufnahme von Wellenlasten in beiden Richtungen.

Werkzeugmaschinenspindeln: Für hohe Präzision und Steifigkeit.

Vorteil

Lagerhaltung: Reichhaltige Lagerhaltung der Serien 32A und 33 A. MOQ ist niedrig. Probe ist für Versuch frei.

Sonderanfertigung:Wir können nach Kundenwunsch gefertigt werden, einschließlich einer leichten Änderung des ursprünglichen Modals, mit speziellem Fett oder Käfig, mit Keramikkugeln oder speziellem Spiel. Wenn Sie hohe Geschwindigkeit, niedrige Reibung oder hohe Temperaturanforderungen zu besonderen Anlässen haben, kontaktieren Sie uns einfach. Wir können die Lösung besprechen.

Häufig gestellte Fragen

Was ist der Unterschied zwischen Lagern der Serien 3200 und 5200?

Im Allgemeinen sind sie in den Abmessungen austauschbar. Die Serie 3200 entspricht den ISO-Normen (üblich in Europa/Asien), während die Serie 5200 die nordamerikanische Bezeichnung ist. ZMS bietet beide Bezeichnungen an, um die weltweiten Standards zu erfüllen.

Können zweireihige Schrägkugellager Kippmomente aufnehmen?

Ja. Da die Berührungslinien nach außen divergieren (O-Anordnung), bieten die zweireihigen Schrägkugellager ZMS eine hohe Steifigkeit und eignen sich hervorragend zur Aufnahme von Kippmomenten.

Hohe Steifigkeit für Kippmomente

Dank ihrer internen Back-to-Back-Konfiguration und eines Standardkontaktwinkels (typischerweise 30°) bieten diese Lager eine äußerst steife Lageranordnung. Dank dieser breiten effektiven Spreizung der Lastschwerpunkte sind sie außerordentlich gut in der Lage, schwere Kippmomente und Umsturzkräfte aufzunehmen, was sie zum Industriestandard für Industriepumpen, landwirtschaftliche Getriebe und Verpackungsmaschinen macht.

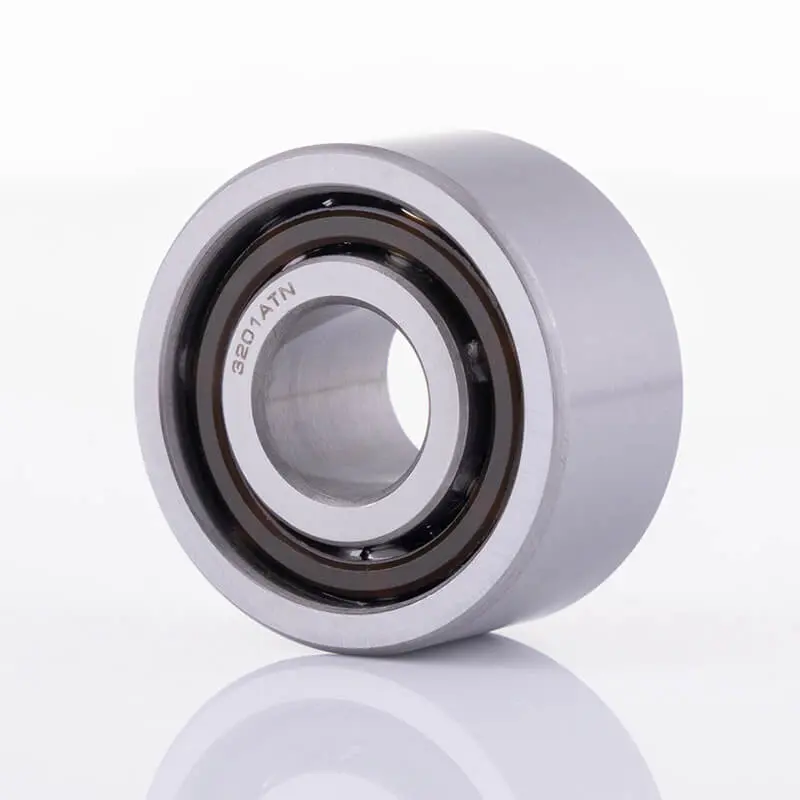

Modernes “A”-Design (kein Füllen von Schlitzen)

Ältere Generationen von zweireihigen Lagern verfügten über einen “Füllschlitz”, in den mehr Kugeln eingesetzt werden konnten, was ihre Fähigkeit zur Aufnahme schwerer Axiallasten auf der geschlitzten Seite stark beeinträchtigte.
ZMS nutzt die moderne “Suffix ”A" optimierte interne Konstruktion. Unsere Lager haben keine Füllnuten. Dies stellt sicher, dass sie identische, maximale Axialbelastungen in beide Richtungen liefern und sicher bei viel höheren Drehzahlen betrieben werden können, ohne dass die Gefahr besteht, dass die Kugeln den Schlitzrand berühren.

Integrierte Dichtungslösungen (2RS & ZZ) für raue Umgebungen

Anders als viele einreihige Präzisionslager, die in sauberen, ölgeschmierten Getrieben laufen, sind zweireihige Lager häufig Schmutz, Staub und Feuchtigkeit ausgesetzt.
ZMS bietet zweireihige Schrägkugellager einbaufertig mit integrierten Dichtungslösungen an:

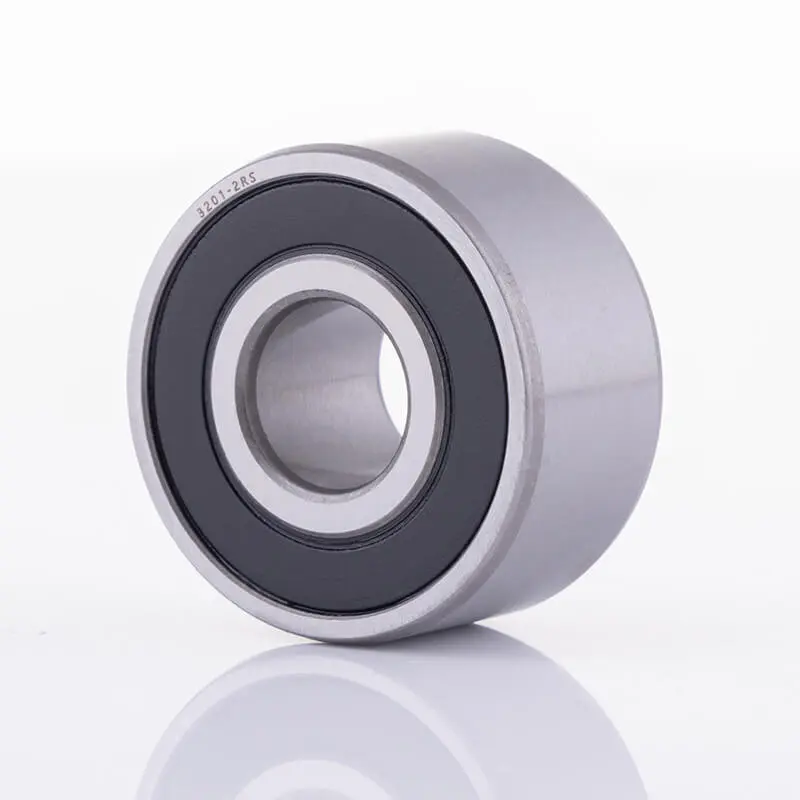

2RS (Kontaktlippendichtungen): Diese aus haltbarem NBR-Kautschuk (NBR) hergestellten Dichtungen bieten einen hervorragenden Schutz gegen starke Verschmutzung und das Eindringen von Wasser und eignen sich perfekt für Anwendungen in der Landwirtschaft und im Freien.

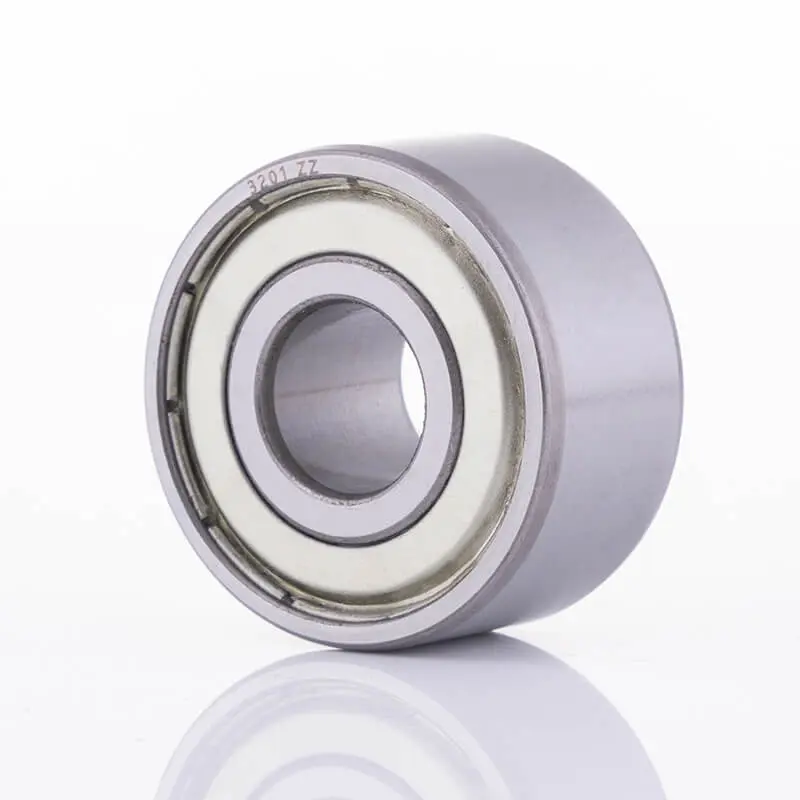

ZZ (Metallschutzschilder): Bieten berührungslosen Schutz vor größeren Verschmutzungen und ermöglichen gleichzeitig höhere Drehzahlen und minimale Reibung.
Alle abgedichteten und abgeschirmten Lager werden im ZMS-Werk mit hochwertigem Hochtemperaturfett “auf Lebenszeit” geschmiert und sind somit völlig wartungsfrei.
